CKE1 Т PRISMA 45 4 SPEEDRIVE

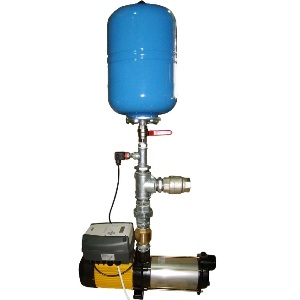

CKE1 с горизонтальными насосами Prisma (1 насос)

Автоматизированные установки повышения давления СКЕ - это полностью готовые к эксплуатации комплексы, предназначенные для поддержания постоянного давления в системах бытового и промышленного водоснабжения.

Особенности

Установки оснащены модулями частотного преобразования SPEEDRIVE, обеспечивающими эффективное управление насосами. В состав оборудования входят:

• Трубная обвязка, включая всасывающий и напорный коллекторы из нержавеющей стали.
• Арматура и блок электрической коммутации.
• Датчик давления для контроля параметров системы.
  Каждый насос оборудован запорным краном и обратным клапаном на всасывающем трубопроводе. Установка смонтирована на прочной раме-основании, укомплектована мембранным гидроаккумулятором и имеет все необходимые электрические подключения.

После сборки установки проходят комплексные испытания на заводе-изготовителе и поставляются полностью готовыми к вводу в эксплуатацию. Установки предназначены для работы с водой, не содержащей механических (абразивных) и волокнистых включений. Перекачиваемая жидкость не должна быть агрессивной по отношению к деталям насосов и элементам трубной обвязки.

Варианты конфигурации

Установки СКЕ могут включать от 1 до 4 насосов и предлагаются в двух вариантах исполнения:

Вариант 1

• Каждый насос оснащен модулем SPEEDRIVE.
• Принцип работы основан на синхронности: главный модуль управляет всей установкой, регулируя скорость вала «своего» насоса и обеспечивая попеременную работу вспомогательных насосов.
• Валы насосов вращаются синхронно, увеличивая или снижая скорость в зависимости от уровня водопотребления.
• Равномерная наработка ресурса насосов обеспечивается их поочередным включением.
• В случае выхода из строя главного модуля его функции автоматически передаются одному из вспомогательных.

Вариант 2

• Модуль SPEEDRIVE установлен только на одном насосе и регулирует скорость его вала.
• Вспомогательные насосы (до 3 шт.) запускаются в каскадном режиме с фиксированной скоростью при помощи блоков управления ELV.
• Для равномерного распределения нагрузки насосы включаются попеременно.
• Все устройства управления соединены через интерфейс RS-485.

Преимущества частотного управления

• Плавное регулирование скорости вращения вала электродвигателей насосов в зависимости от водопотребления обеспечивает стабильное давление в системе.
• Значительная экономия электроэнергии за счет оптимизации работы насосов.
• Отсутствие больших пусковых токов, характерных для прямого пуска электродвигателей.
• Увеличение ресурса насосов и сантехнической арматуры.
• Снижение вероятности гидравлических ударов благодаря плавной остановке насосов.
• Нет необходимости в установке больших гидроаккумуляторов.
• Повышение общего КПД системы.

Технические характеристики

• Количество насосов: 1
• Напряжение питания: 380–400 В.
• Производительность: 1,8 - 9,0 м³/ч.
• Напор: 63 - 15 м.
• Потребляемая мощность: 1,5 кВт.
• Температура перекачиваемой жидкости: 4-35°C
